IMO三螺杆泵 ACE系列

最大流量（l/min）

最大排出压力（bar）

粘度（ mm²/s）

1.4 to 1500

最高流体温度（ °C）

水平/垂直安装

●/●

壁挂式/基座安装

●/●

干式安装

浸没式安装

产品说明
技术参数

适用范围：

润滑、循环、输送

用途：

IMO的ACE泵可用于多种流体介质，如润滑油、燃油、植物油、液压油以及其他液压流体、乙二醇、聚合物、乳化液和任何带有一定润滑特性的非侵蚀性流体。典型的应用有：

-柴油机、齿轮、燃气/蒸汽轮机、液压透平、造纸机的润滑；

-大型机械和液压系统的冷却和过滤，向变压器中泵送变压器绝缘油；

-在船舶上、油厂、精炼厂、油罐场进行驳运；

-为柴油机提供燃油供应；

驱动：

通过弹性联轴器与电机相连。

旋转方向：

标准产品为单向旋转，面对轴顺时针方向。如有特殊要求，也可以提供逆时针旋转的泵。如果运行时间很短，比如只运转几分钟来排空出口管，泵也可以反向运行，但是要确保背压在3bar以内。

泄压阀：

该泵配有一个带内部回路的泄压安全阀，防止出口管路堵塞时引起泵进出口压差过大以保护泵。该阀能调节到不同的开启压力。泄压安全阀的限制值可以在工厂进行设置并在安装时进行调整（见低压泵的安装和启动指导手册）。

噪声水平：

在标准驱动配置状态下，泵的正常噪声水平不高于80分贝。该值是在开放空间环境下，出口压力5bar，转速2940rpm，粘度40cSt，根据ISO-3741B标准测定的。

标准与推荐型号：

如果启动时流体粘度超过800cSt，推荐采用NTBP的IMO泵。如果没有特别说明，将推荐NVBP的IMO泵。

安装：

ACD泵与电üɡ贾苯恿樱し较颍狈较蚧蚱渌嵌冉钥伞＞咛宀渭沧八得鳌�

两台泵也可安装在一个公用底座上，共用一个进口和出口管路。双联泵安装形式具有节省空间、方便安装、简化服务和检修的特点。

材质列表

	NVBP	NTBP
泵体	球墨铸铁	球墨铸铁
主动螺杆	表面处理的钢	表面处理的钢
从动螺杆	珠光体铸铁，表面处理	珠光体铸铁，表面处理
轴封	石墨/镍合金	碳化硅/碳化硅

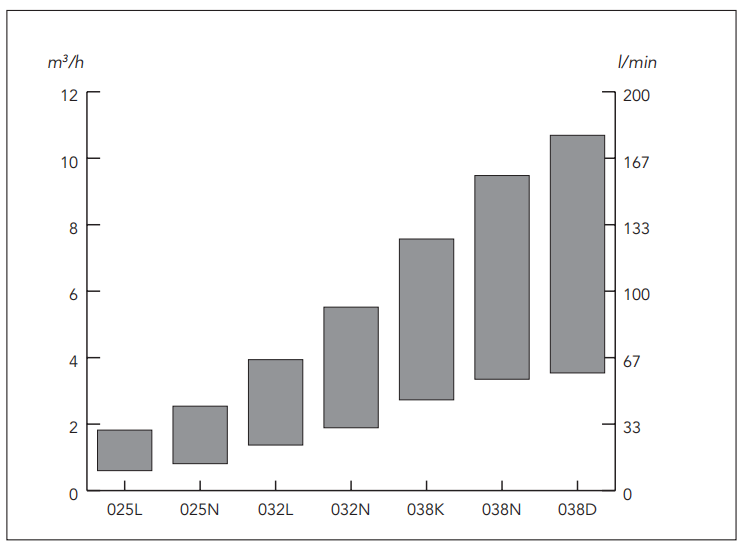

Typical performance values at 5 bar

Flow calculated at 26 cSt) power at 260 cSt.

rpm	025L l/min	kW	025N l/min	kW
1470	10)0	0)3	13)5	0)4
1770	12)9	0)4	17)7	0)5
2950	24)5	0)9	34)1	1)0
3550	30)4	1)1	42)5	1)3
rpm	032L l/min	kW	032N l/min	kW
1470	22)8	0)5	35)9	0)8
1770	29)0	0)7	44)6	1)0
2950	53)3	1)3	79)0	1)9
3550	65)6	1)7	96)4	2)4

rpm	038K l/min	kW	038N l/min	kW	038D l/min	kW
1470	45)5	1)0	55)8	1)3	59)1	1)2
1770	57)1	1)3	70)5	1)7	76)2	1)5
2950	102)9	2)5	128)4	3)2	143)9	2)9
3550	126)2	3)2	157)9	4)1	178)2	3)6
